Zesilovač s TDA7381

4. 10. 2008

Toto je zapojení 4 kanálového zesilovače s výstupním výkonem 4x25W. Jsou tu dvě funkce, které můžete využívat (ST-BY, MUTE) funkce ST-BY je funkce zapínání a vypínání, protože při oživení zesilovač nebude fungovat můžete buď na svorku ST-BY dát trvalou klenbu s kladným pólem, a nebo tam dát tlačítko na kladný a záporný pól viz schéma 1, to tedy znamená, že při připojení napájecího napětí a po stisknutí tlačítka zap zesilovač naběhne za cca 1 sekunda a po stisknutí tlačítka vyp se zesilovač vypne, s tlačítkama je to však riskantní, kdyby byly obě stisknutá na jednou tak by došlo ke zkratu, proto je lepší tam dát přepínač viz schéma 2. A druhá funkce je MUTE to slouží k vypínání repro, když chcete rychle ticho zde ale musíte dát spínač viz schéma 1. Napájecí napětí je 12-18V.



Schéma:

Obrazek

Schéma1:



Obrazek

Schéma2:

Obrazek



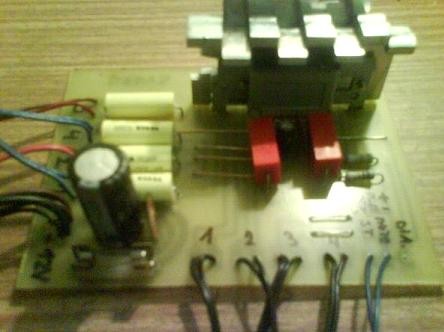

Obrazek
