Zesilovač s TDA1517

4. 10. 2008

Toto je velmi jednoduché zapojení zesilovače s TDA1517 o výkonu 2x6W. Zapojení nemá žádné záludnosti měl by pracovat na první zapojení. Napájecí napětí je 6-18V, nesmíme zapomenout, že pracujeme se zesilovačem, takže zdroj musí být řádně vyfiltrován a vstupy stíněny. Zesilovač má zisk 20dB a zesiluje asi 10x.

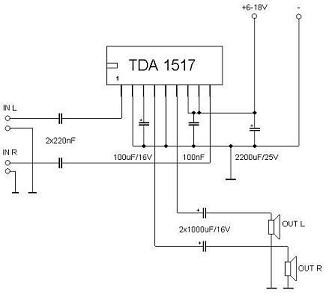

Schéma:

Obrazek





Komentáře

Přidat komentář

Přehled komentářů

potenciometr

(noname, 10. 2. 2014 23:27)

kam bys dal potenciometr kdybys to chtěl ladit O:)

to: david

(drdys, 27. 3. 2011 16:08)

Jo a o zdroji bych uvažoval o nejakém 12V trafíčku z nějaké věžičky (třeba jak máme my řemeslníci na stavbách různá navenek rozbitá rádia, ale zas bacha na výkon) a přes můstkový usměrňovač (1-2A, při 2A by se mi líp spalo :)) a pak filtrace, RC/LC filtr není podmínkou, ale není na škodu mno a nějaký ten kondíšek do dům dá.. myslím že min 2200uF/25V je gut, a pojistka na primáru a na výstupu napáječe za kondíkem taky nebude zbytečná součástka :)

A protože jsem zjistil, že mnoho lidí má problémy s určování výkonu u trafa tak bych teda nějakej ten čas radši sledoval teplotu toho onoho trafíčka.

Re: to: david

(David, 27. 3. 2011 20:42)

Díky moc :)

to: david

(drdys, 27. 3. 2011 15:48)

Mno tak než budem dělat nějaké závěry o tvém výtvoru tak nejdřív bych udělal nějaké to měření, takže bych na ten zesík připojil 12V= stabil. nejlépe pc zdroj přes sériově zapojený reostat [více jak 20W](pro kamikazze není podmínkou), přes pojistlu (trubičkovou) měli by sme se vejít baj voko do 1A, a měríme sériově připojeným ampérmetrem, ale nevím jak kvalitní byla ta baterie, ale tady se nějaká "felixčonkdevítivoltovka" nečape :)

Už jen pro to, že jsem mluvil o 1Ampéru :)

Dotaz

(David, 25. 3. 2011 15:43)

Jo,a ještě bych chtěl vědět,jaký zdroj napětí byste mi doporučil.Dík :)

Dotaz

(David, 25. 3. 2011 11:41)

Dobrý den,
podle tohoto schéma,jen jinak namalovaného,jsem složil tento zesilovač.Fungoval.Jenže pak se ukázalo,že když jsem začínal pouštět písničku z mobilu přes zesilovač do rep.tak on hrozně žral ! Použil jsem 9V bat a po cca 2 min hraní měla už jen !! 8V !!Byla úplně nová. Je tohle normální,mám použít zdroj s větším napětím ? Předem dík za odpověď.

DPS

(Jirka, 26. 11. 2010 20:38)

Jestli by si chtěl k tomuto zapojení dps tak napiš
na (kutildomaci@seznam.cz).

prosim o radu

(Tadeas, 11. 3. 2010 22:01)

cus. Nevidim tu nikde na tebe kontakt mohl bys me kontaktovat,potrebuji s necim poradit diky moc icq:450-801-590

poradit

(holaky, 11. 3. 2010 21:59)

hel pls potrebuju poradit moc!!!! pls dik icq 393260620
