Tří pásmový ekvalizér

4. 10. 2008

Jak je patrné ze schématu, jedná se o jednoduchý tří pásmový korekční člen se zpětnou vazbou. První potenciometr z leva slouží k regulaci basů, druhý k regulaci středů a třetí k regulaci výšek. Ekvalizér je možno napájet ze zdroje o napětí 7-12V. Místo tranzistoru by se dal použít také operační zesilovač. Zapojení nemá žádné záludnosti a pracuje na první zapojení. Potenciometr 10k slouží na regulaci hlasitosti, ale můžete ho vyřadit pokud budete ekvalizér připojovat k zesilovači který už má regulaci hlasitosti na vstupu, to samé platí i u kondenzátoru za potenciometrem.

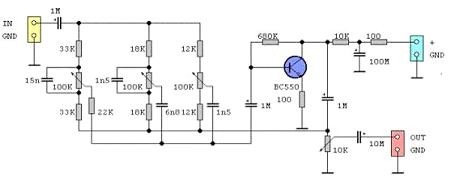

Schéma:

Obrazek





Komentáře

Přidat komentář

Přehled komentářů

CHYBA V ZAPOJENÍ

(patrik, 12. 7. 2014 7:28)

Viděli jste někdy PNP s emitoren v záporném polu a to ještě s odporem?
Já spíš emitor u PNP bych dal rovnou do pluska!

WTF

Re: CHYBA V ZAPOJENÍ

(R, 9. 9. 2014 17:25)

Ty si taky dobrá trubka patrik ,správně tam patří NPN a zapojený je to dobře. Jde o katalogové zapojení 3band EQ

Korekce Problém

(HERO, 4. 4. 2013 15:36)

Opraveno - špatně zapojen vypínač - takže obvod nebyl napájen .. asi tím to bylo, kdo ví ;) jinak supr zapojení

Korekce Problém

(HERO, 16. 3. 2013 15:10)

Nevíte proč mi nereagují potenciometry na Bass,střed,výšku ? Funguje jen regulace hlasitosti. Za případnou pomoc děkuji : HERO1111@seznam.cz

odpory

(Blocker, 31. 1. 2011 18:33)

ahoj , můžu u těch tří potenciometrů vyřadit ty první odpory 33K, 16K, 12K ?
