Nf zesilovač s MBA810, 5W

4. 10. 2008

Toto je zapojení nízkofrekvenčního zesilovače s integrovaným koncovým stupněm MBA810. Zátěž je 4 až 8Ω. Citlivost zesilovače je asi 250mV pro výkon 5W při vstupním odporu větším než 100kΩ. Při výstupním výkonu 2,5W je zkreslení výstupního signálu na frekvenci 1kHz menší než 1%. Frekvenční charakteristika leží v pásmu 3dB od 40HZ do 20kHz. Obvod se musí samozřejmě chladit!

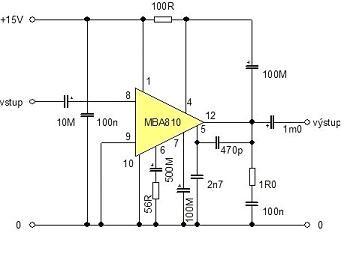

Schéma:

Obrazek





Komentáře

Přidat komentář

Přehled komentářů

asd

(asd, 8. 5. 2016 11:57)

kde mám najít plošný spoj k tomuto plánku ???

Pozor s tím vstupním odporem

(810, 14. 5. 2015 16:46)

někde se psalo, že nesmí bý větší než 100 kOhm, jinak to asi může dělat nějaký bordel. V doporučeném zapojení je přímo mezi vývody 8 a 9 (vstup a zem) odpor 100 k. Další možností toto zaručující je potenciometr 100 k jako regulátor hlasitosti. A další vhodná věc by byl paralelně k napájení navíc elektrolyt (doporučen 100 u).

...

(otazka, 8. 5. 2011 20:39)

Dá se použít jako zesilovač, nebo jako koncový stupeň a jaký je jeho přibližný odběr ? Díky za odpověď.

Re: ...

(digitron, 14. 6. 2011 20:11)

je to koncák pětiwattovej a odběr je při 15V když jede na plný koule asi 0,5A ale umí žrát i víc to jsou mnou měřený hodnoty

chlazení

(drdys, 21. 11. 2010 2:16)

Samozdřejmě že integrovaný obvod :)

obvod se musi chladit :-D

(Jura FReNCHCoRe Man, 16. 11. 2010 10:21)

takže aji kondenzatory a odpory nebo jen integrač mba 810 ? :-D
