Řízení svitu žárovky

4. 10. 2008

Žárovka je zapojena do série s můstkovým usměrňovačem, a to proto, aby na anodě tyristoru bylo vždy kladné napětí. Celý proudový okruh je uzavřen teprve tehdy, až je tyristor ve vodivém stavu. Vhodného fázového posuvu mezi napětím na řídící elektrodě tyristoru se dosáhne fázovacím členem RC, jehož odpor je proměnný. Natáčením běžce potenciometru se mění fázový úhel mezi napětím na řídicí elektrodě a napájecím napětím. Tyristor přechází do vodivého stavu po různou dobu půlperiody napájecího napětí a svit žárovky se mění. Maximální proud do řídicí elektrody je omezen odporem rezistoru. Protože jednoduchými prostředky nelze v tomto případě dosáhnout řízení tyristoru v protifázi s napájecím napětím, nedosáhne se úplného zhasnutí žárovky. Tyristor chladíme upevnění na kovovou desku.

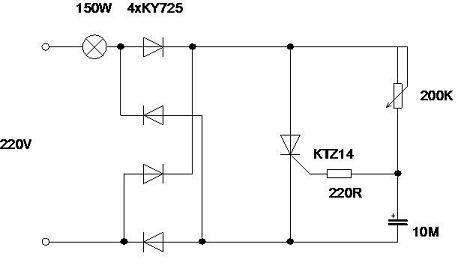

Schéma:
