Regulovatelný stabilizátor s nastavitelným proudovým omezením

4. 10. 2008

Toto je zdroj s rozsahem napětí asi 2 až 35V a nastavitelným omezovačem proudu 3A. Vnitřní odpor zdroje je asi 20mΩ, činitel stabilizace větší než 1000 a zvlnění výstupního napětí menší než 1mV. Protože horní hranice výstupního napětí tohoto zdroje je poměrně vysoká, musí se napájecí napětí stabilizátoru blížit k hodnotě 40V. Při náhodném překročení této hodnoty, např. při přepětí v síti nebo odlehčení stabilizátoru, může dojít ke zničení obvodu MAA723. Aby se tomu zabránilo, je integrovaný obvod chráněn na napájecích vývodech č. 7 a 8 trojící stabilizačních diod, jejichž součet napětí je 38 až 40V.

K výstupu integrovaného obvodu je připojen dvoustupňový proudový zesilovač T1 a T2. Tranzistor KD501 je umístěn na žebrovaném chladiči o rozměrech alespoň 70x150mm. Výstupní dělič napětí pro porovnávací obvod stabilizátoru je proveden jako proměnný s potenciometrem, kterým se nastavuje požadovaná velikost výstupního napětí. Podobným způsobem se nastavuje i hranice omezení proudu.

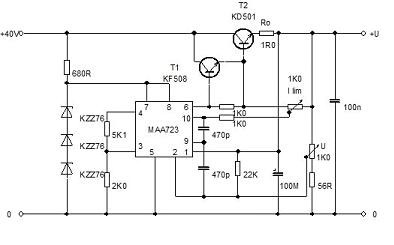

Schéma:

Obrazek



Komentáře

Přidat komentář

Přehled komentářů

Regulovatelný stabilizátor s nastavitelným proudovým omezením.

(Kirmes., 11. 10. 2015 16:32)

Ještě plošný spoj a je to paráda. Už se nemůžu dočkat.

Dotaz

(Lammer, 7. 9. 2014 23:19)

Zdravím... můžu se zeptat jaký je rozsah proudu z tohoto zdroje? Vím, že maximální proud je podle textu 3A (Záleží na tranzistoru a na tvrdosti zdroje) ale jaký je nejmenší proud který lze nastavit? Hodilo by se mi 20mA. Děkuji. Po případě jak pozměnit schema aby zůstal rozsah napětí?

maa723

(Favoriťák, 7. 8. 2014 21:30)

Je to kovové pouzdro.

maa723

(karol, 21. 6. 2014 8:30)

maa723 je tam v kovovom puzdre alebo dil.
