Zdroj VN

4. 10. 2008

Základem je klopný obvod tvořený časovačem NE555, který pracuje na frekvenci přibližně 15KHz, lze ji doladit trimrama R1 a R2, R1 ovlivňuje i střídu kmitů. Výstup spíná tranzistor KU608, nebo podobný, který je umístěn  na chladiči. Transformátor musíme upravit tak, že VN sekundár necháme a primár dáme pryč a místo něho navineme 10-15 závitů asi 1mm² silného drátu. LM7805 se moc nemusí chladit při napětí 12V moc nehřeje. Výstupní napětí je 8KV.

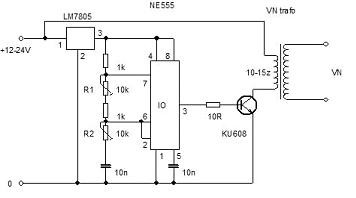

Schéma:

Obrazek



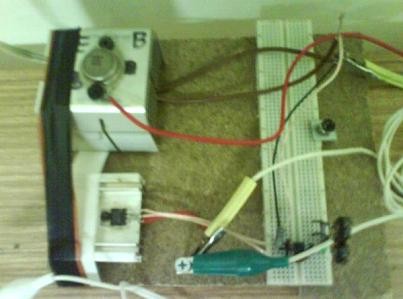

Obrazek

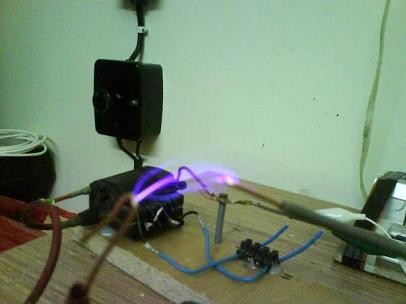

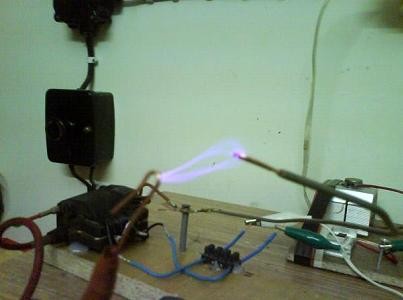

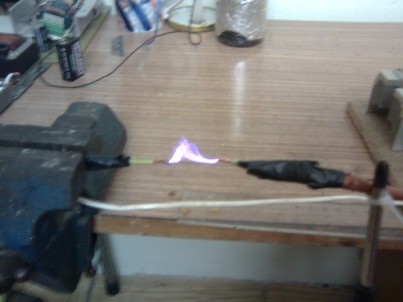

Výboje:

Obrazek



Obrazek

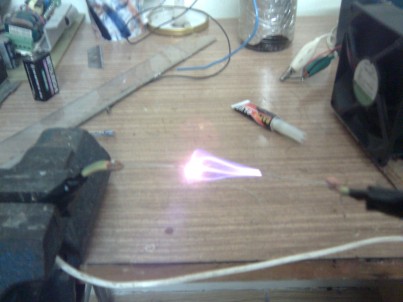

Trochu jsem to pak vylepšil, pohrál jsem si z kmitočtem, střídou a zvýšil napájecí napětí na 25V. A výstupní napětí je 15KV!!

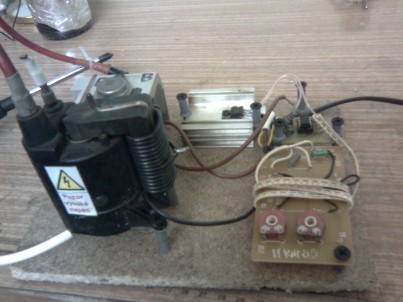

Obrazek

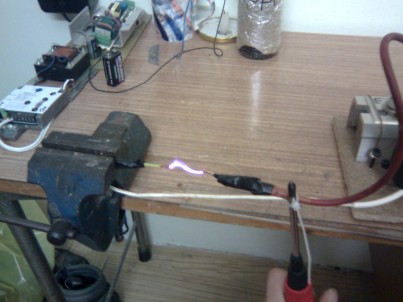

Výboje dosahují délky 2cm

Obrazek



Obrazek



Obrazek



Obrazek



Tyto pokusy jsou velmi nebezpečné autor nenese žádnou zodpovědnost za případné škody na zdraví  a majetku, a také za případné ujmy!!
