Jednoduchý Teslův transformátor

4. 10. 2008


Toto je velmi jednoduchý Teslův transformátor s jiskřištěm. Po zapojení VN se začíná nabíjet přes primár kondenzátor, poté až se kondenzátor nabije dochází k jeho vybití a přeskoku v jiskřišti a obvod se uzavírá přes jiskřiště, kondenzátor a primár trafa. A to se děje dokola mnohokrát za vteřinu. Jiskřiště může mýt mezi elektrodami kolem 6mm, no můžete si to upravit záleží na tom jak velké napětí do toho budete pouštět, já jsem zvolil rotační jiskřiště protože nedělá takový kravál.

!!Hlavně si musíte dávat pozor, výboje v jiskřišti vytváří jedovatý ozón.!!

Primár jsem namotal 11 závitů 4mm² drátu. Zde také můžete experimentovat s tloušťkou drátu a počtem závitů. Experimentováním s těmito třemi hodnotami můžete docílit úžasných výsledků. Sekundár by měl býtco nejvíc závitů kolem 0,5mm² silného drátu.



Schéma:

Obrazek



Celek:



Obrazek

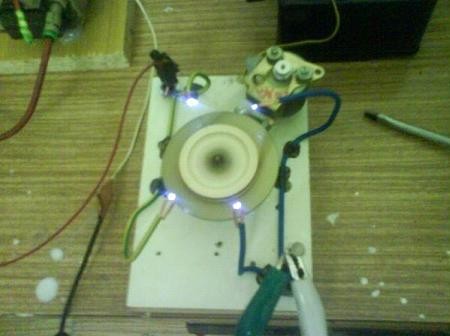

Jiskřiště:



Obrazek



Transformátor:



Obrazek



Plazma koule:



Obrazek

Uzeměný šroubovák jsem přiložil na plazma kouli:



Obrazek



Díky elektronům co vystřeluje Teslův transformátor se zářivka rozsvicí:



Obrazek

Tyto pokusy jsou velmi nebezpečné autor nenese žádnou zodpovědnost za případné škody na zdraví  a majetku, a také za případné ujmy!!
