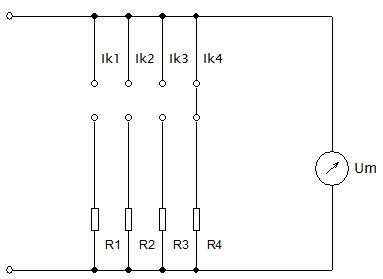

Návrh bočníku pro budoucí ampérmetr

4. 10. 2008



Obrazek

Výpočet bočního odporu:



R1=Um/(Ik1-Im)

R2=Um/(Ik2-Im)

R3=Um/(Ik3-Im)

R4=Um/(Ik4-Im)



Ostatní vzorečky:



Um=R1*(Ik1-Im)

Um=R2*(Ik2-Im)

Um=R3*(Ik3-Im)

Um=R4*(Ik4-Im)

Ik1=(Um/R1)+Im

Ik2=(Um/R2)+Im

Ik3=(Um/R3)+Im

Ik4=(Um/R4)+Im

Im=Ik1-(Um/R1)

Im=Ik2-(Um/R2)

Im=Ik3-(Um/R3)

Im=Ik4-(Um/R4)



Vysvětlivky:



Um-napětí měřidla

Im-proud měřidla

Ik1, Ik2…-Proudové rozsahy

R1, R2…-Boční odpory



Proudový rozsah si můžete určit a poté vypočítat jaký potřebujete boční odpor, a i naopak si můžete určit boční odpor a vypočítat jaký bude rozsah ampérmetru.

Pak stačí si udělat jen stupnici cejchováním jiným ampérmetrem s co nejmenší tolerancí, který seženete, nebo vlastníte.
