Měření neznámých veličin analogového měřidla

4. 10. 2008

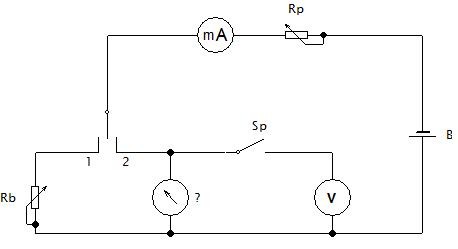

Zapojení:

Obrazek

Im-Proud měřidla

Um-Napětí měřidla

Rm-Odpor měřidla



?Im:

Přepneme přepínač na polohu 2, a potenciometrem Rp ladíme tak dlouhou dobu, dokud měřidlo „?“ neukáže plnou výchylku. Poté můžeme přečíst hodnotu na miliampérmetru.





?Um:

Necháme přepnutý přepínač na poloze 2, a také necháme vyladěnou plnou výchylku pomocí potenciometru Rp. A zapneme spínač Sp a poté přečteme hodnotu na voltmetru.





?Rm:

Buď vypočítáme ze vzorce Rm=Um*Im, nebo přepneme přepínač na polohu 1, ale potenciometr Rp necháme naladěný a potenciometr Rb naladíme na stejnou hodnotu na miliampérmetru, kterou již měl měřič změřenou (hodnotu Im, kterou jsme měřily aby byla stejná hodnota vyladěná na miliampérmetru pomocí Rb). Poté přepneme přepínač do klidové polohy a změříme odpor pomocí ohmmetru potenciometr Rb. Změrěný odpor potenciometru se rovná odporu měřidla „?“.



!!Pozor-Odpor Rm se nesmí měřit ohmmetrem, může dojít k poškození, nebo přetížení vinutí cívky celého měřidla!!
