Chytrá zkoušečka

5. 10. 2008

Toto jednoduché zapojení jsem vymyslel před lety, chtěl jsem zkoušečku, která nemusí mít drát na zkoušení a které nevadí velké odpory, místo drátu se používá vlastní vodivost těla. Napájecí napětí je 9V, ale pozor zkoušejte jen baterií, protože přenosný zdroj, který obsahuje transformátor není tak perfektně profiltrovaný jako baterie, jinak vám to nebude fungovat. Je velmi citlivá na napětí tak jsem to udělal tak, že na šroubek, kterého se dotknu jsem dal kladný pól baterie (viz: kontaktní plocha), stačí se jen dotknout kovového předmětu a přiložit hrot a už to bzučí. Vyrobil jsem jí tak aby, když jí chytnu do ruky aby palcem jsem stisknul tlačítko a ukazováčkem jsem se dotknul kontaktní plochy, a proto, když chci třeba zjistit v kabelu jaké jsou které žíly (když nejsou označeny) stačí se jich jen dotknout a přiložit hrot. Touto zkoušečkou můžete také měřit zda máte uzemněné různé kovové předměty. Pro bzučák jsem použil piezo z budíku, můžete ho i nahradit malým repráčkem, rezistorem 160R se ladí hlasitost.

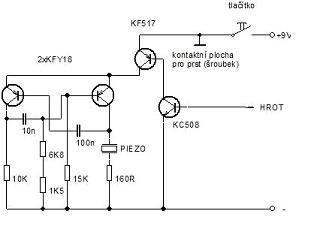

Schéma:

Obrazek

Dělal jsem to před pár lety a narychlo tak se nelekejte kvůli desingnu.

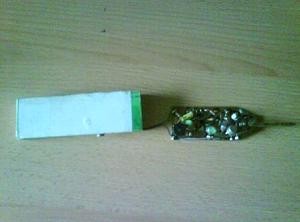

Rozebraná:

Obrazek

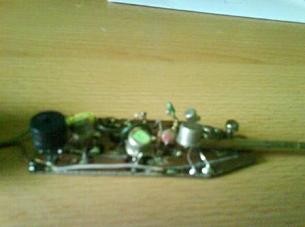

Detail:

Obrazek

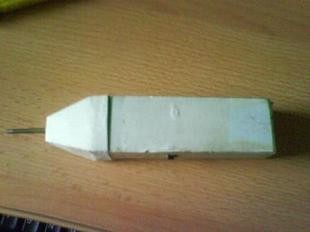

Celek:

Obrazek

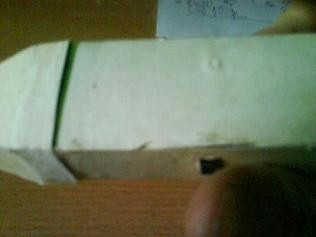

Tlačítko stisknuté palcem:

Obrazek

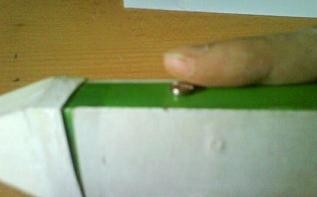

Kontaktní plocha neboli šroubek:

Obrazek

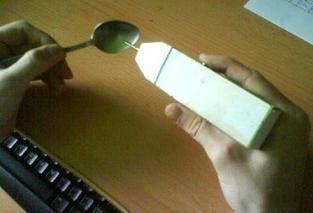

A to celé v akci:

Obrazek
