Blikajcí hvězdička

4. 10. 2008

Toto je velmi jednoduché zapojení blikající hvězdičky. Skládá se z tří stupňů, které posílají signály k otevření tranzistoru dál a dál, teoreticky tam můžete dát kolik chcete stupňů. Můžete i zvýšit počet diod, ale to pak musíte změnit předřadní odpory. Zapojením diod můžete měnit jak se bude hvězdička chovat, třeba rotace, stupňování (od středu ven, nebo naopak) já jsem zvolil rotaci. Různými barvami diod to bude hezčí, je lepší použít vysokosvítivé diody tak bude krásně vidět co ta hvězdička dělá. Kondenzátorama 4,7µF můžete měnit rychlost blikání. Napájecí napětí je 12V , odebíraný proud při tomto počtu stupňů a diod je kolem 50mA.

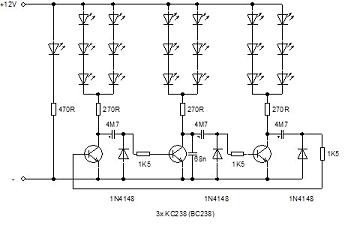

Schéma:

Obrazek



Mé rozložení barev:

Obrazek





Obrazek
